اجزای اصلی شیپلودر و نحوه عملکرد هر بخش
مقدمه
شیپلودر یکی از مهمترین تجهیزات مکانیزه در بنادر برای بارگیری مواد فله است. این دستگاه از چندین بخش مکانیکی، الکتریکی و کنترلی تشکیل شده که هرکدام نقش مهمی در انتقال دقیق، سریع و ایمن مواد از خشکی به داخل کشتی دارند. شناخت اجزای اصلی شیپلودر به مدیران بندری و مهندسان کمک میکند بهترین انتخاب و بهترین نگهداری را انجام دهند.

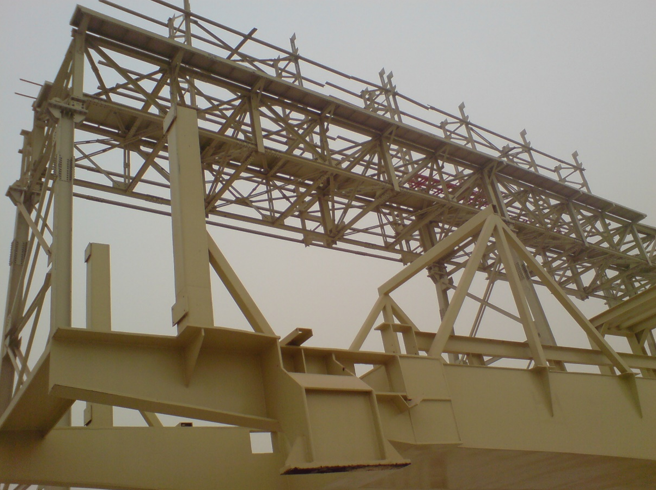

۱. سازه اصلی (Main Structure)
سازه اصلی، تمامی نیروهای ناشی از وزن دستگاه و مواد در حال انتقال را تحمل میکند. طراحی آن باید مقاوم در برابر باد، لرزش و شرایط آبوهوایی بندر باشد.
- وظیفه:
- حفظ استحکام، تحمل وزن دستگاه و ایجاد ثبات در زمان بارگیری.
- اجزاء سازهای:
- ستونها
- پلتفرمها
- شاسی
- مسیرهای دسترسی و راهروها
۲. بوم یا بازوی شیپلودر (Boom / Arm)
بوم یا بازو به اپراتور اجازه میدهد مواد را دقیقا در نقاط موردنظر مخزن کشتی تخلیه کند و از پر شدن نامنظم جلوگیری کند.
- وظیفه:
- انتقال مواد از انتهای نوار نقاله به سمت کشتی و دسترسی به نقاط مختلف مخزن کشتی.
- انواع حرکت:
- حرکت عمودی (بالا و پایین شدن)
- حرکت افقی (چرخش یا ریلی)
- جمعشونده یا تلسکوپی بودن
۳. نوار نقالهها (Conveyors)
مواد از ورودی بهصورت پیوسته به سمت خروجی حرکت میکنند. سرعت نوار نقاله قابل تنظیم است تا از سرریز مواد جلوگیری شود.
- وظیفه:
- انتقال مواد فله از خشکی به سر بوم یا قیف تخلیه.
- انواع نوار نقاله در شیپلودر:
- نوار نقاله اصلی (Main Conveyor)
- نوار نقاله بوم (Boom Conveyor)
- نوار نقاله تلسکوپی (در مدلهای تلسکوپی)
۴. قیف یا مجرای تخلیه (Chute / Spout)
برای کاهش گردوغبار، این بخش معمولاً دارای پوششهای کنترلی یا سیستمهای فیلتراسیون است. در مدلهای تلسکوپی، ارتفاع خروجی تنظیم میشود تا فاصله با مواد کم شود و غبار ایجاد نشود.
- وظیفه:
- هدایت نهایی ماده به داخل مخزن کشتی.
- انواع:
- قیف ثابت
- قیف تلسکوپی ضدگردوغبار
- سیستم مجهز به غبارگیر
۵. سیستم تغذیه و ورودی مواد (Feed System)
مواد از کامیون، انبار، سیلو یا نوار نقاله زمینی وارد شیپلودر شده و به شکل پیوسته به سمت بوم هدایت میشوند.
- شامل:
- قیف ورودی (Feeding Hopper)
- اتصال به نوار نقاله زمینی
- سیستم کنترل توزیع مواد
۶. سیستم حرکتی (Travel System)
در مدلهای ریلی، شیپلودر میتواند در طول اسکله حرکت کند و موقعیت خود را مطابق جای کشتی تنظیم کند. در مدلهای موبایل، دستگاه قابلیت جابهجایی کامل دارد و برای اسکلههای کوچک مناسب است.
- انواع حرکت:
- ریلی (Rail Mounted)
- چرخ لاستیکی (Mobile)
- ثابت (Fixed)
۷. سیستم کنترل و اتوماسیون (Control System)
اپراتور میتواند سرعت نوار نقاله، ارتفاع بوم، موقعیت تخلیه و میزان خروج مواد را کنترل کند. در سیستمهای پیشرفته، شیپلودر امکان اتوماسیون نیمهیا کامل دارد.
- اجزاء:
- اتاق کنترل (Cabin)
- PLC و سیستم مانیتورینگ
- سنسورهای سرعت، وزن، سطح و امنیت
۸. سیستمهای ایمنی (Safety Systems)
از بروز حوادث مانند برخورد بوم با کشتی، سرریز ناخواسته مواد، یا توقف ناگهانی نوار نقاله جلوگیری میکند.
- شامل:
- قطعکنهای اضطراری
- حفاظت در برابر اضافهبار
- سنسور برخورد با بدنه کشتی
- سیستم جلوگیری از سقوط مواد
۹. موتور، گیربکس و سیستم توان (Drive System)
بسته به ظرفیت دستگاه، از الکتروموتورهای صنعتی، هیدرولیک یا ترکیبی استفاده میشود. کیفیت این بخش تأثیر مستقیم بر سرعت بارگیری دارد.
- وظیفه:
- ایجاد نیروی محرک برای نوار نقالهها، حرکات بوم و جابهجایی دستگاه.
۱۰. سیستم کنترل گردوغبار (Dust Control)
برای حفظ محیط زیست و سلامت کارکنان و جلوگیری از آلودگی، بهخصوص در بارگیری غلات و پودرهای پتروشیمی ضروری است.
- انواع:
- غبارگیرهای کیسهای
- سیستمهای اسپری آب
- قیفهای ضدغبار
نقش تولیدکنندگان داخلی
در ایران، شرکت جامع تلاش صنعت توس بخشهایی از تجهیزات بارگیری بندری، از جمله نوار نقالهها، سیستمهای کنترلی و سازههای شیپلودر را طراحی و تولید میکنند. بومیسازی این اجزا باعث کاهش هزینه نگهداری و افزایش سرعت تأمین قطعات در بنادر کشور شده است.
شناخت عملکرد بخشهای مختلف شیپ لودرها به انتخاب دستگاه مناسب، افزایش بهرهوری و کاهش هزینههای تعمیرات کمک میکند.
